उत्पाद विवरण:
|
पैनल का आकार: | 15 " | पैनल मॉडल: | LQ150X1LW73 |
---|---|---|---|
रूपरेखा का आकार: | 331.6 (डब्ल्यू) × 254.76 (एच) × 13 (डी) मिमी | प्रदर्शन क्षेत्र: | 304.128 (डब्ल्यू) × 228.096 (एच) मिमी |
संकल्प: | 1024 (RGB) × 768, XGA, 85PPI | देखने का कोण: | 85/85/85/85 (टाइप।) (CR )10) |
चमक: | 350 cd / m c (टाइप) | सिग्नल इंटरफ़ेस: | LVDS (1 ch, 8-bit), 20 पिन कनेक्टर |
दीपक प्रकार: | 4 पीसी CCFL, 50K घंटे | वातावरण: | Operating Temp.: 0 ~ 60 °C ; ऑपरेटिंग अस्थायी: 0 ~ 60 ° C; Storage Temp.: -25 ~ 65 |
हाई लाइट: | XGA औद्योगिक एलसीडी पैनल,SVGA शार्प TFT LCD स्क्रीन |
LQ150 सीरीज LQ150X1LW73 LQ150X1LW72 LQ150X1LW71U LQ150X1LW71N

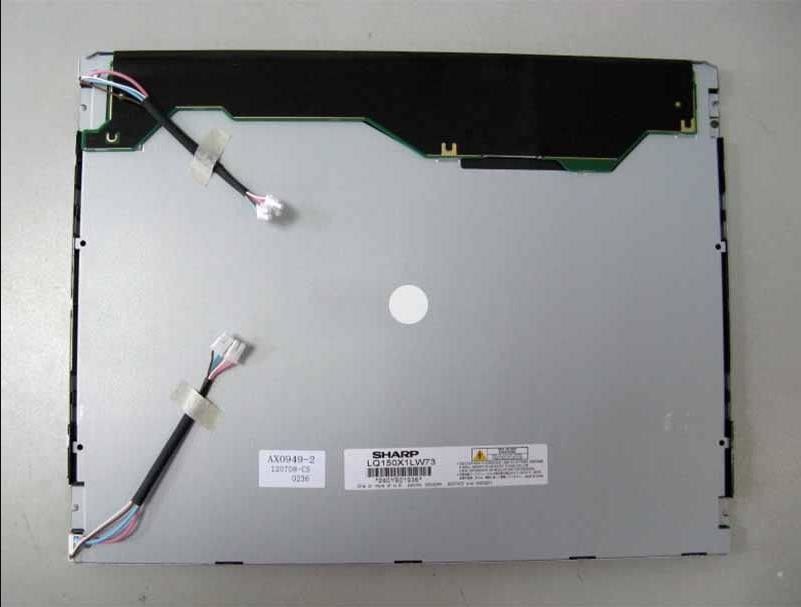

मूल विवरण: | उत्पादक | तेज़ | मॉडल का नाम | LQ150X1LW73 |
---|---|---|---|---|
पैनल प्रकार | ए-सी टीएफटी-एलसीडी, एलसीएम | दूसरा नाम | - | |
पैनल का आकार | १५.० इंच | के लिए बनाया गया | ||
अधिकतम रेटिंग: | ओपी तापमान | 0 ~ 60 डिग्री सेल्सियस | एसटी तापमान | -25 ~ 65 डिग्री सेल्सियस |
कंपन स्तर | 1.0 जी (9.8 एम / एस²) | RoHS |
मूलभूत जानकारी : | luminance | 350 सीडी/एम/ (टाइप) | इसके विपरीत अनुपात | 600: 1 (टाइप।) (ट्रांसमिसिव) |
---|---|---|---|---|
अच्छा दृश्य | समरूपता | प्रतिक्रिया गति | 35 (टाइप।) (ट्र + टीडी) (एमएस) | |
देखने का दृष्टिकोण | 85/85/85/85 (टाइप।) (सीआर -10) | ऑपरेटिंग मोड | एएसवी, आम तौर पर काला, ट्रांसमिसिव | |
रंग प्रदर्शन: | वार्णिकता | डब्ल्यूएक्स: 0.313;वाई: 0.329 | समर्थन रंग | 16.2M (6-बिट + FRC) |
रंग तापमान | 6485K | सफेद एकरूपता | 1.25 (अधिकतम) (5 अंक) | |
1931 कलर गैमल्ट : | एनटीएससी अनुपात | ६९% | एसआरजीबी | 90% कवरेज |
एडोब आरजीबी | 72% कवरेज | डीसीआई-पी 3 | 72% कवरेज | |
रिक.२०२० | 52% कवरेज | टिप्पणियों | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
पिक्सेल विशेषताएं: | पिक्सेल की संख्या | १०२४ (आरजीबी) × ७६८ [एक्सजीए] | व्यवस्था | आरजीबी वर्टिकल स्ट्राइप |
---|---|---|---|---|
डॉट पिच (डब्ल्यू × एच) | 0.099×0.297 मिमी | पिक्सेल पिच (डब्ल्यू × एच) | 0.297×0.297 मिमी [85PPI] | |
भौतिक आकार : | सक्रिय देखना | ३०४.१२८ (डब्ल्यू) × २२८.०९६ (एच) मिमी | कुल मिलाकर मंद। | 331.6 (डब्ल्यू) × 254.76 (एच) मिमी |
बेज़ल ओपनिंग | ३०७.२ (डब्ल्यू) × २३१.१ (एच) मिमी | कुल गहराई | 12.5 ± 0.5 मिमी | |
रूपरेखा विशेषताएं: | प्रपत्र आकार | फ्लैट आयत | अभिविन्यास | लैंडस्केप प्रकार |
पहलू अनुपात (डब्ल्यू: एच) | 4:3 | आकार शैली | ||
निर्धारण : | फेस माउंटिंग होल (2-Φ3.2, 2-R2) बाईं ओर, दाएँ बेज़ेल | |||
अन्य विवरण: | द्रव्यमान | 1.45 किग्रा (अधिकतम) | सतह | एंटीग्लेयर (धुंध 42%), हार्ड कोटिंग (3H), एंटीरफ्लेक्शन |
ताज़ा करने की दर : | 60 हर्ट्ज |
---|---|
रिवर्स स्कैन: | नहीं न |
सिग्नल इलेक्ट्रिकल: | आगत बहाव | 400/700mA (टाइप./अधिकतम) | इनपुट वोल्टेज | 3.3V (टाइप।) | ||
---|---|---|---|---|---|---|
सेवन | - | सिग्नल इंटरफ़ेस | एलवीडीएस (1 सीएच, 8-बिट) | |||
इंटरफ़ेस विशेषताएं: | पद | - | भौतिक प्रकार | योजक | ||
सिग्नल इंटरफ़ेस: | ब्रांड | नमूना | रकम | पिन पिच | पिन राशि | पिन असाइनमेंट |
बजे | DF14H-20P-1.25H | 1 टुकड़ा | 1.25 मिमी | 20 पिन pin | LVDS-20P1C8B-020C |
लैंप विशेषताएं: | दीपक आकार | सीधे | लैंप प्रकार | सीसीएफएल | पद | एज लाइट प्रकार (ऊपर और नीचे) |
---|---|---|---|---|---|---|
अदला बदली | - | रकम | 4 पीस | जिंदगी | 50K (न्यूनतम) (घंटे) | |
लैंप विद्युत: | आगत बहाव | 3.5/6.5/7.5mA (न्यूनतम/टाइप/अधिकतम) | इनपुट वोल्टेज | ६१५/७०० वी (टाइप/अधिकतम) | ||
आवृत्ति | 40/60/70 किलोहर्ट्ज़ (न्यूनतम/टाइप/अधिकतम) | टर्न-ऑन वोल्टेज | 1080/1480V (अधिकतम) (ता=+25/0℃) | |||
सेवन | 16.0/18.2W (टाइप/अधिकतम) | |||||
इंटरफ़ेस विशेषताएं: | पद | - | भौतिक प्रकार | योजक | ||
इंटरफ़ेस विवरण: | ब्रांड | नमूना | रकम | पिन पिच | पिन राशि | पिन असाइनमेंट |
जेएसटी | बीएचएसआर-02वीएस-1(एन) | 4 पीस | 3.5 मिमी | 2 पिन | बीएलएल-2पिन-एचएल |
LQ150X1LW73 डिस्प्ले को सपोर्ट करता है 1024 (आरजीबी) × 7687(XGA) 4:3 (W:H) के पक्षानुपात के साथ, जिनके पिक्सेल RGB वर्टिकल स्ट्राइप में व्यवस्थित हैं।यांत्रिक विवरण के लिए, इसमें ३०४.१२८ (डब्ल्यू) × २२८.०९६ (एच) मिमी का सक्रिय क्षेत्र, ३३१.६ (डब्ल्यू) × २५४.७६ (एच) × १३ (डी) मिमी की रूपरेखा आकार, ३०७.२ (डब्ल्यू) × २३१.१ के क्षेत्र का आकार है। (एच) मिमी, एंटीग्लेयर (धुंध 42%) की सतह के उपचार के साथ, हार्ड कोटिंग (3 एच), एंटीरफ्लेक्शन, 1.45 किलोग्राम (अधिकतम) का शुद्ध वजन।एएसवी के रूप में, सामान्य रूप से काला, ट्रांसमिसिव एलसीएम उत्पाद, एलक्यू150एक्स1एलडब्ल्यू73 350 सीडी/एम² डिस्प्ले ब्राइटनेस 600:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 85/85/85/85 (टाइप।)(सीआर≥10) (एल/आर/यू/ डी) देखने का कोण, समरूपता पर सर्वोत्तम दृश्य दिशा, और प्रतिक्रिया समय 35 (टाइप।) (Tr + Td) एमएस।ग्रे स्केल या सब-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट + FRC ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 16.2M रंगों का एक पैलेट प्रस्तुत करता है, साथ ही रंग सरगम ७०% (NTSC) के प्रदर्शन के साथ।इस उत्पाद ने 4 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (टॉप और बॉटम) के रूप में रखा गया था और इसका कामकाजी जीवन काल 50K घंटे है।
