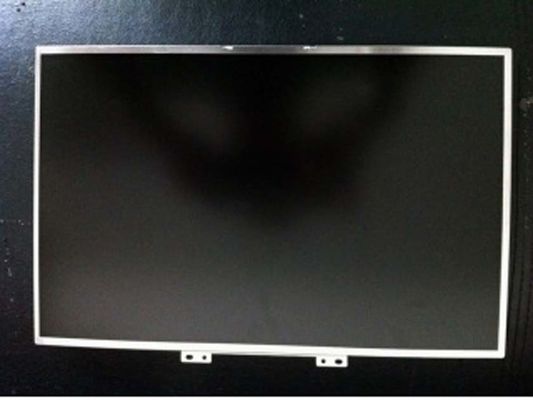

उत्पाद विवरण:
|
| पिक्सेल प्रारूप: | 1920 (आरजीबी) × 1200 | मॉडल: | LQ154M1LW02 |
|---|---|---|---|
| विकर्ण आकार: | 15.4 इंच | luminance: | 200 cd/m² (टाइप।) |
| देखने का दृष्टिकोण: | 70/70/50/60 (टाइप।) (CR≥10) | प्रकाश स्रोत: | सीसीएफएल [1 पीसी], 10 हजार घंटे, इन्वर्टर के साथ |
| इंटरफ़ेस प्रकार: | एलवीडीएस (2 ch, 6-बिट), 30 पिन कनेक्टर | पर्यावरण: | ऑपरेटिंग तापमानः 0 ~ 50 °C; भंडारण तापमानः -25 ~ 60 °C |
| प्रमुखता देना: | XGA औद्योगिक एलसीडी पैनल,SVGA शार्प TFT LCD स्क्रीन |
||
| मूल विवरण: | निर्माता | शार्प | मॉडल का नाम | LQ154M1LW02 1 संगत |
|---|---|---|---|---|
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | एक और नाम | SHP139F | |
| पैनल का आकार | 15.4 इंच | इसके लिए डिज़ाइन किया गया | ||
| अधिकतम रेटिंगः | ओपी तापमान | 0 ~ 50 °C | एसटी तापमान | -25 ~ 60 °C |
| कंपन स्तर | 1.0G (9.8 m/s2) | RoHS | - |
| मूलभूत जानकारी: | चमक | 200 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 400: 1 (टाइप) (प्रसारण) |
|---|---|---|---|---|
| अच्छा दृश्य | 6 बजे | प्रतिक्रिया की गति | 10/25 (अधिकतम) ((Tr/Td) (ms) | |
| देखने का कोण | 70/70/50/60 (प्रकार) | ऑपरेटिंग मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.313; वाई:0.329 | समर्थन रंग | 262K (6-बिट) |
| रंग तापमान | 6485K | सफेद एकरूपता | 1.45 (अधिकतम) ((5 अंक) |
| पिक्सेल विशेषताएंः | पिक्सेल की संख्या | 1920 ((RGB) × 1200 [WUXGA] | व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी |
|---|---|---|---|---|
| डॉट पिच ((W×H) | 0.0575×0.1725 मिमी | पिक्सेल पिच ((W×H) | 0.1725×0.1725 मिमी [147PPI] | |
| भौतिक आकारः | सक्रिय रूप से देखना | 331.2 ((W) × 207 ((H) मिमी | कुल मिलाकर डिम। | 344 ((W) × 240 ((H) मिमी |
| बेज़ल खोलना | - | समग्र गहराई | 6.5 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात ((W:H) | 16:10 | आकृति शैली | कंकड़ (PCBA घुमावदार, T≥5.2mm) | |
| फिक्सेशनः | बायीं ओर घुड़सवार छेद (8-एम2) बाएं, दाएं bezel पर; चेहरे घुड़सवार छेद (6 पीसी) ऊपर, नीचे स्लग पर | |||
| अन्य विवरण: | मास | 650 ग्राम (अधिकतम) | सतह | एंटीग्लेयर, हार्ड कोटिंग (2H), रिफ्लेक्शन 1.7% (मैक्स.) |
| ताज़ा दरः | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैनः | नहीं |
| सिग्नल इलेक्ट्रिकल: | इनपुट करंट | 720mA (टाइप.) | इनपुट वोल्ट | 3.3V (टाइप.) | ||
|---|---|---|---|---|---|---|
| उपभोग | - | सिग्नल इंटरफ़ेस | एलवीडीएस (2 ch, 6-बिट) | |||
| इंटरफ़ेस विशेषताएं: | स्थान | - | भौतिक प्रकार | कनेक्टर | ||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन राशि | पिन असाइनमेंट |
| जेएई | FI-XB30SL-HF10 | 1 पीसी | 1.0 मिमी | 30 पिन | LVDS-30P2C6B-020C | |
| दीपक की विशेषताएं: | दीपक का आकार | सीधा | दीपक का प्रकार | सीसीएफएल | स्थान | किनारा प्रकाश प्रकार (नीचे की ओर) |
|---|---|---|---|---|---|---|
| विनिमय | - | राशि | 1 पीसी | जीवन | 10K (मिनट) (घंटे) | |
| इंटरफ़ेस विशेषताएं: | स्थान | - | भौतिक प्रकार | कनेक्टर | ||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | राशि | पिन पिच | पिन राशि | पिन असाइनमेंट |
| होंडा | LVC-D20SFYG | 1 पीसी | 0.5 मिमी | 20 पिन | ||
| बैकलाइट ड्राइवरः | इन्वर्टर के साथ | |||||
| ड्राइवर इलेक्ट्रिकल: | इनपुट करंट | - | इनपुट वोल्ट | 9.0/21.0V (मिन./मैक्स.) | ||
LQ154M1LW02 डिस्प्ले का समर्थन करता है1920 ((RGB) × 1200(WUXGA) 16:10 (W:H) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 331.2 ((W) × 207 ((H) मिमी का सक्रिय क्षेत्र, 344 ((W) × 240 ((H) × 6 का रूपरेखा आकार है।5 ((D) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (2 एच), प्रतिबिंब 1.7% (अधिकतम.), 650g (अधिकतम.), के आकार के प्रकार के केज (PCBA Bent, T≥5.2 मिमी).प्रसारणशील एलसीएम उत्पाद, LQ154M1LW02 200 cd/m2 डिस्प्ले चमक 400: 1 ट्रांसमिसिव कंट्रास्ट अनुपात, 70/70/50/60 (टाइप) ((CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा प्रदान कर सकता है,और 10/25 का प्रतिक्रिया समय (अधिकतम) ((Tr/Td) ms. ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का पैलेट प्रस्तुत किया जाता है।
