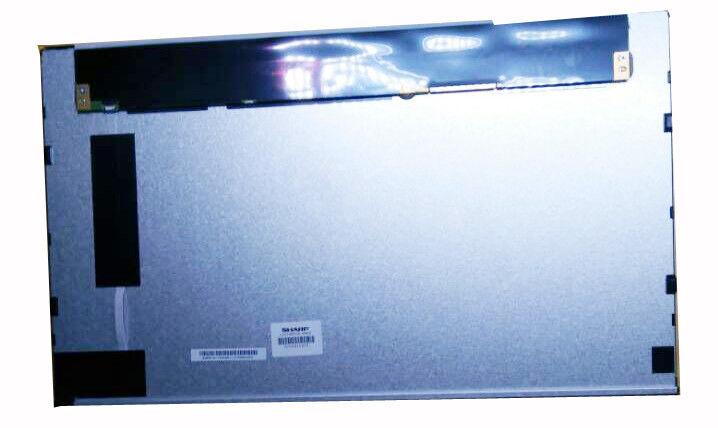

उत्पाद विवरण:
|
| विकर्ण आकार: | 15.6" | मॉडल: | LQ156T3LW03 |
|---|---|---|---|
| पिक्सेल प्रारूप: | 1366(आरजीबी)×768 [डब्ल्यूएक्सजीए] 100पीपीआई | luminance: | 400 cd/m² (टाइप।) |
| देखने का दृष्टिकोण: | 85/85/85/85 (टाइप।) (CR≥10) | प्रकाश स्रोत: | WLED, 70K घंटे, एलईडी ड्राइवर के साथ |
| इंटरफ़ेस प्रकार: | एलवीडीएस (1 सीएच, 8-बिट), 30 पिन कनेक्टर | पर्यावरण: | परिचालन तापमानः -20 ~ 70 °C; भंडारण तापमानः -25 ~ 70 °C |
| प्रमुखता देना: | XGA औद्योगिक एलसीडी पैनल,SVGA शार्प TFT LCD स्क्रीन |
||
LQ156 श्रृंखला LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| मूलभूत जानकारी: | ब्रांड | मॉडल | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| शार्प | LQ156T3LW03 | a-Si TFT-LCD, एलसीएम | - | |
| विश्वसनीयताः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| पैनल का आकारः | 15.6 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 1366 ((RGB) × 768, WXGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.084×0.252 मिमी | 0.252×0.252 मिमी [100PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 344.232×193.536 मिमी | - | 363.8×215.9 मिमी | 10.8 (टाइप) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 (W: H) | परिदृश्य प्रकार | ||
| फिक्सेशनः | बाएं, दाएं बेसल पर साइड माउंटिंग छेद (4-एम 3) | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 950 ग्राम (अधिकतम) | हार्ड कोटिंग (2H) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 400 cd/m2 (टाइप) | एएसवी, आम तौर पर काला, ट्रांसमिटिव | 1000१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 85/85/85/85 (प्रकार) | समरूपता | 35 (प्रकार) ((Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6423K | 16.2एम (6-बिट + एफआरसी) | एक्सः0.313; Y:0.337 | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 77% | ९६% | 75% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.43 (अधिकतम) ((5 अंक) | ||
| बिजली की खपतः | 16.9W (टाइप.) |
|---|---|
| फ्रेम दरः | 60 हर्ट्ज |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 260/440mA (प्रकार/अधिकतम) | 5.0V (टाइप.) | 1.3W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| कनेक्टर | एलवीडीएस (1 ch, 8-बिट) | |||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएई | FI-XB30SSRLA-HF16 | 1 पीसी | 1.0 मिमी | 30 पिन | ||
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | 70K ((टाइप) | - | |
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| कनेक्टर | एलईडी ड्राइवर के साथ | |||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएसटी | SM06B-SHLS-TF | 1 पीसी | 1.0 मिमी | 6 पिन | ||
| ड्राइवर इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 1.3/1.5A (प्रकार/अधिकतम) | 12.0V (टाइप.) | 15.6W (प्रकार) | ||||
LQ156T3LW03 प्रदर्शन का समर्थन करता है1366 ((RGB) × 768(डब्ल्यूएक्सजीए) 16:9 (डब्ल्यूः एच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 344.232 ((डब्ल्यू) × 193.536 ((एच) मिमी का सक्रिय क्षेत्र, 363.8 ((डब्ल्यू) × 215 का रूपरेखा आकार है।9 ((H) मिमी, हार्ड कोटिंग (2H) के सतह उपचार के साथ, शुद्ध वजन 950g (अधिकतम) । एक ASV, सामान्य रूप से काले, ट्रांसमिसिव LCM उत्पाद के रूप में, LQ156T3LW03 400 cd/m2 प्रदर्शन चमक 1000 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 85/85/85/85 (प्रकार) (CR≥10) (L/R/U/D) देखने का कोण, समरूपता पर सर्वोत्तम देखने की दिशा, और 35 (प्रकार) (Tr+Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट + एफआरसी ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 16.2M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 76% (एनटीएससी) रंग पैलेट का प्रदर्शन भी होता है।
