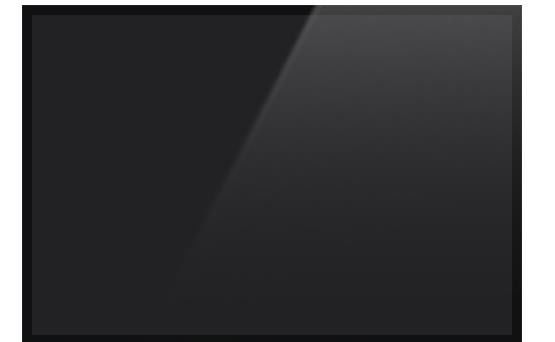

उत्पाद विवरण:
|
| मॉडल संख्या: | TM120GDSP01 | ब्रांड: | तियानमा |
|---|---|---|---|
| आकार: | 12.0 इंच | संकल्प: | 2160 ((RGB) × 1440 215PPI |
| चमक: | 450 सीडी / एम 2 | देखने का दृष्टिकोण: | 80/80/80/80 (टाइप।) (CR≥10) |
| तापमान की रेंज: | भंडारण तापमानः -30 ~ 80 °C संचालन तापमानः -20 ~ 70 °C | ||
| प्रमुखता देना: | XGA औद्योगिक एलसीडी पैनल,SVGA शार्प TFT LCD स्क्रीन |
||
| बुनियादी जानकारीः | पैनल ब्रांड | पैनल मॉडल | TM120GDSP01 | |
|---|---|---|---|---|
| विकर्ण आकार | 12.0" | आवेदन | ||
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | मॉडल उपनाम | - | |
| विश्वसनीयताः | ऑपरेटिंग टेम्प. | -20 ~ 70 °C | भंडारण तापमान. | -30 ~ 80 °C |
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 2160 ((RGB) × 1440 | डॉट पिच | 0.0392×0.1176 मिमी (एच×वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.1176×0.1176 मिमी (H×V) [215PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 254.016×169.344 मिमी (एच×वी) | बेज़ेल क्षेत्र | - |
| रूपरेखा डिम. | 262.416×179.544 मिमी (एच×वी) | रूपरेखा गहराई | 2.15/4.25 (टाइप./मैक्स.) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात | 15:10 (H:V) | आकृति शैली | पतला (PCBA घुमावदार, T≤3.0mm) | |
| छेद और ब्रैकेटः | बिना | |||
| अन्य विशेषताएं: | वजन | टीबीडी | सतह | कठोर कोटिंग |
| मूलभूत जानकारी: | चमक | 450 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 1000१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 80/80/80/80 (प्रकार) | ऑप्टिकल मोड | एसएफटी, आम तौर पर काला, ट्रांसमिटिव | |
| देखने की दिशा | समरूपता | प्रतिक्रिया समय | 25 (टाइप) ((Tr+Td) (ms) | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.297; वाई:0.313 | रंग संख्याएँ | 16.7M (8-बिट) |
| रंग तापमान | 7678K | सफेद एकरूपता | - | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | 85% | एसआरजीबी | 99% कवरेज |
| एडोब आरजीबी | 85% कवरेज | डीसीआई-पी3 | 88% कवरेज | |
| रिक.2020 | 64% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| फ्रेम आवृत्तिः | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैनः | नहीं |
| बिजली की खपतः | 4.25W (टाइप.) |
| बैक-लाइट विशेषताएंः | दीपक का आकार | सरणी | दीपक का प्रकार | WLED | जीवन काल | - |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | राशि | 9S6P | स्थान | किनारा प्रकाश प्रकार | |
| दीपक विद्युत: | वोल्टेज इनपुट | 28.8V (टाइप.) | वर्तमान इनपुट | 20mA (टाइप.) | ||
| उपभोग | 3.4W (टाइप.) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | सिग्नल इंटरफ़ेस में शामिल | स्थान | - | दीपक चालक | नहीं |
| सिग्नल सिस्टमः | ईडीपी (4 लेन), ईडीपी13 | तार्किक वोल्टेज | - | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 3.3V (टाइप.) | वर्तमान इनपुट | - | ||
| उपभोग | 850mW (टाइप.) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | |||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| I-PEX | 20655-040E-01 | 0.3 मिमी | 40 पिन | 1 पीसी | ||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 254.016 ((W) × 169.344 ((H) मिमी का सक्रिय क्षेत्र, 262.416 ((W) × 179.544 ((H) × 4.25 ((D) मिमी का रूपरेखा आकार है,हार्ड कोटिंग के सतह उपचार के साथ, टीबीडी का शुद्ध वजन, स्लिम का आकार प्रकार (पीसीबीए बेंट, टी≤3.0 मिमी) । एक एसएफटी, सामान्य रूप से ब्लैक, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, टीएम 120 जीडीएसपी 01 450 सीडी / एम 2 डिस्प्ले चमक 1000 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 80/80/80/80 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, समरूपता पर सर्वोत्तम देखने की दिशा, और 25 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 16.7M रंगों का एक पैलेट प्रस्तुत करता है, यह भी रंग पैमाना 85% (एनटीएससी) के प्रदर्शन के साथ। इस उत्पाद ने 9 एस 6 पी डब्ल्यूएलईडी को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है. TM120GDSP01 ईडीपी (4 लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3.3V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ 40 पिन कनेक्टर द्वारा जुड़ा हुआ है।
