उत्पाद विवरण:
|

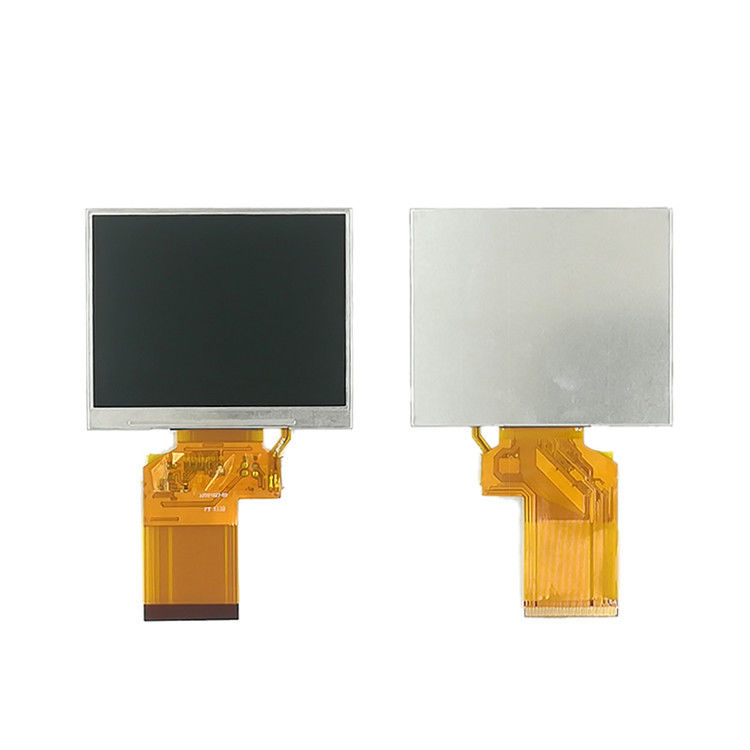

| मॉडल संख्या: | TM035KDH02 | ब्रांड: | तियानमा |
|---|---|---|---|
| आकार: | 3.5 इंच | संकल्प: | 320 ((RGB) × 240 [QVGA] 115PPI |
| चमक: | 200 cd/m² (टाइप।) | देखने का दृष्टिकोण: | 60/60/40/60 (टाइप।) (CR≥10) |
| तापमान की रेंज: | Operating Temp.: -20 ~ 70 °C ; ऑपरेटिंग तापमान: -20 ~ 70 डिग्री सेल्सियस; Storage T | ||
| प्रमुखता देना: | QVGA TIANMA LCD पैनल,SVGA TIANMA LCD पैनल |
||
| मूल विवरण: | निर्माता | मॉडल का नाम | TM035KDH02 1 संगत | |
|---|---|---|---|---|
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | एक और नाम | TS035KAAVD02-00 | |
| पैनल का आकार | 3.5 इंच | इसके लिए डिज़ाइन किया गया |
|
|
| अधिकतम रेटिंगः | ओपी तापमान | -20 ~ 70 °C | एसटी तापमान | -30 ~ 80 °C |
| मूलभूत जानकारी: | चमक | 200 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 350: 1 (टाइप) (प्रसारण) |
|---|---|---|---|---|
| अच्छा दृश्य | बारह बजे | प्रतिक्रिया की गति | 25 (टाइप) ((Tr+Td) (ms) | |
| देखने का कोण | 60/60/40/60 (प्रकार) | ऑपरेटिंग मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.310; वाई:0.333 | समर्थन रंग | 16.7M (6-बिट + डिथरिंग) |
| रंग तापमान | 6610K | सफेद एकरूपता | 1.25/1.33 (प्रकार/अधिकतम) ((9 अंक) | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | 49% | एसआरजीबी | 67% कवरेज |
| एडोब आरजीबी | 51% कवरेज | डीसीआई-पी3 | 51% कवरेज | |
| रिक.2020 | 37% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| पिक्सेल विशेषताएंः | पिक्सेल की संख्या | 320 ((RGB) × 240 [QVGA] | व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी |
|---|---|---|---|---|
| डॉट पिच ((W×H) | 0.073×0.219 मिमी | पिक्सेल पिच ((W×H) | 0.219×0.219 मिमी [115PPI] | |
| भौतिक आकारः | सक्रिय रूप से देखना | 70.08 ((W) × 52.56 ((H) मिमी | कुल मिलाकर डिम। | 76.9 ((W) × 63.9 ((H) मिमी |
| बेज़ल खोलना | 72.88 ((W) × 55.36 ((H) मिमी | समग्र गहराई | 2.8±0.2 मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात ((W:H) | 4:3 | आकृति शैली | ||
| अन्य विवरण: | मास | 29.2g (टाइप.) | सतह | एंटीग्लेयर, हार्ड कोटिंग (3H) |
| रिवर्स स्कैनः | नहीं |
|---|---|
| समय नियंत्रक (T-CON): | एम्बेडेड T-CON |
| सिग्नल इलेक्ट्रिकल: | इनपुट करंट | - | इनपुट वोल्ट | 3.3V (टाइप.) | ||
|---|---|---|---|---|---|---|
| उपभोग | 35/50mW (प्रकार/अधिकतम) | सिग्नल इंटरफ़ेस | डिजिटल आरजीबी (8/24-बिट) + एसपीआई, सीसीआईआर 601/656 | |||
| संकेतों के लिए तार्किक वोल्टेज: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | - | भौतिक प्रकार | एफपीसी | ||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन राशि | पिन असाइनमेंट |
| 1 पीसी | 0.5 मिमी | 54 पिन | ||||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 70.08 ((डब्ल्यू) × 52.56 ((एच) मिमी का सक्रिय क्षेत्र, 76.9 ((डब्ल्यू) × 63.9 ((एच) × 3 ((डी) मिमी का रूपरेखा आकार, 72.88 ((डब्ल्यू) × 55 का देखने का क्षेत्र आकार है।36 ((H) मिमी, एंटीग्लेयर, हार्ड कोटिंग (3H), शुद्ध वजन 29.2g (टाइप) के साथ सतह उपचार के साथ। एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, TM035KDH02 200 cd/m2 डिस्प्ले चमक 350 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 60/60/40/60 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 12 बजे सबसे अच्छा देखने की दिशा, और 25 (टाइप) (Tr+Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट + डिथरिंग ग्रे स्केल संकेत के साथ निर्धारित की जाती है, इस प्रकार 16.7M रंगों का एक पैलेट प्रस्तुत करता है, यह भी रंग पैमाना 50% (एनटीएससी) के प्रदर्शन के साथ। इस उत्पाद ने 6 एस 1 पी डब्ल्यूएलईडी को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है. TM035KDH02 डिजिटल RGB (8/24-बिट) + SPI, CCIR601/656 का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3.3V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ 54 पिन FPC द्वारा जुड़ा हुआ है।TM035KDH02 के अधिक नवीनतम उत्पाद विवरण के लिए हम दृढ़ता से अनुशंसा करते हैं कि आप Panelook पर सूचीबद्ध डेटाशीट देखें.com या TIANMA या उसके वितरक से संपर्क करें. सभी विनिर्देश विवरण डेटाशीट के अनुसार पैनलुक इंजीनियरों द्वारा इनपुट किए जाते हैं, लेकिन हम गारंटी नहीं दे सकते कि सूचीबद्ध विनिर्देश पूरी तरह से सही है.
