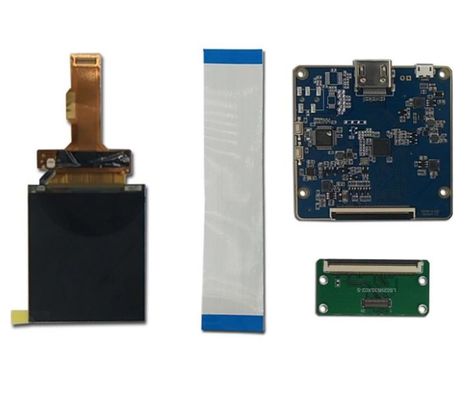

उत्पाद विवरण:
|
| ब्रांड: | तीखा | आकार: | 2.9 इंच |
|---|---|---|---|
| मॉडल: | LS029B3SX01 | luminance: | 300 cd/m² (टाइप।) |
| देखने का दृष्टिकोण: | 80/80/80/80 (मिन.) ((CR≥10) बाएं / दाएं / ऊपर / नीचे | पिक्सेल प्रारूप: | 1440 ((RGB) × 1440 705PPI |
| सक्रिय क्षेत्र: | 51.84 ((H) × 51.84 ((V) मिमी | लैम्प टाइप: | डब्ल्यूएलईडी |
| सिग्नल इंटरफ़ेस: | एमआईपीआई | पर्यावरण: | ऑपरेटिंग तापमानः -20 ~ 60 °C; भंडारण तापमानः -30 ~ 70 °C |
| प्रमुखता देना: | CCFL LVDS औद्योगिक एलसीडी पैनल,QVGA शार्प TFT LCD डिस्प्ले |
||
LS029 श्रृंखला LS029B3SX01 LS029B3SX05 LS029B3SX04 LS029B3SX02
| बुनियादी जानकारीः | पैनल ब्रांड | शार्प | पैनल मॉडल | LS029B3SX01 |
|---|---|---|---|---|
| विकर्ण आकार | 2.9" | आवेदन | ||
| पैनल का प्रकार | सीजी-सिलिकॉन, एलसीएम | मॉडल उपनाम | - | |
| विश्वसनीयताः | ऑपरेटिंग टेम्प. | -20 ~ 60 °C | भंडारण तापमान. | -30 ~ 70 °C |
| RoHS राज्य | कंपन रेटिंग | - |
| मूलभूत जानकारी: | चमक | 300 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 1100१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 80/80/80/80 (मिन.) ((CR≥10) | ऑप्टिकल मोड | नया मोड2, सामान्य रूप से काला, ट्रांसमिशन | |
| देखने की दिशा | समरूपता | प्रतिक्रिया समय | 11 (प्रकार) (Tr+Td) (ms) | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.290; वाई:0.315 | रंग संख्याएँ | 16.7M (8-बिट) |
| रंग तापमान | 8139K | सफेद एकरूपता | 1.28 (मिन.) ((9 अंक) | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | 74% | एसआरजीबी | 90% कवरेज |
| एडोब आरजीबी | 75% कवरेज | डीसीआई-पी3 | 76% कवरेज | |
| रिक.2020 | 56% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| बैक-लाइट विशेषताएंः | दीपक का आकार | दो तार | दीपक का प्रकार | WLED | जीवन काल | - |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | राशि | 4S2P | स्थान | किनारा प्रकाश प्रकार | |
| दीपक विद्युत: | वोल्टेज इनपुट | 11.6V (प्रकार) | वर्तमान इनपुट | 11/20mA (प्रकार/अधिकतम) | ||
| उपभोग | 255.2mW (टाइप.) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | पैनल संकेत इंटरफ़ेस में शामिल | स्थान | - | दीपक चालक | नहीं |
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 1440 ((RGB) × 1440 | डॉट पिच | 0.012×0.036 मिमी (एच×वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.036×0.036 मिमी (H×V) [705PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 51.84×51.84 मिमी (एच×वी) | बेज़ेल क्षेत्र | - |
| रूपरेखा डिम. | 54.24×59.02 मिमी (एच×वी) | रूपरेखा गहराई | 1.37±0.14 मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात | 11 (H:V) | आकृति शैली | ||
| अन्य विशेषताएं: | वजन | 7.00g (प्रकार) | सतह | - |
| रिवर्स स्कैनः | नहीं |
|---|---|
| डी-आईसी विवरणः | सीओजी अंतर्निहित NT35597 |
| सिग्नल सिस्टमः | एमआईपीआई (2 ch, 4 डेटा लेन) | तार्किक वोल्टेज | - | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 1.8/5.5/-5.5V (प्रकार) (VDDI/VSP/VSN) | वर्तमान इनपुट | 48/14/-14mA (प्रकार) ((IDD/ISP/ISN) | ||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | - | ||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| जेएई | WP7B-S040VA1 | 0.4 मिमी | 40 पिन | 1 पीसी | ||
LS029B3SX01 प्रदर्शन का समर्थन करता है1440 ((RGB) × 14401:1 (डब्ल्यूः एच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं, पैनलुक की गणना के अनुसार इसका पिक्सेल घनत्व 705 पीपीआई है।इसमें 51 का सक्रिय क्षेत्रफल है।.84 ((W) × 51.84 ((H) मिमी, 54.24 ((W) × 59.02 ((H) × 1.51 ((D) मिमी का रूपरेखा आकार, 7.00 ग्राम का शुद्ध वजन (प्रकार) । एक नए मोड2 के रूप में, आम तौर पर काला, ट्रांसमिसिव एलसीएम उत्पाद,LS029B3SX01 300 cd/m2 प्रदर्शन चमक 1100 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 80/80/80/80 (मिन.) ((CR≥10) (एल/आर/यू/डी) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 11 (टाइप.) ((Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 16.7M रंगों का एक पैलेट प्रस्तुत करता है, यह भी रंग पैमाना 75% (एनटीएससी) के प्रदर्शन के साथ। इस उत्पाद ने 4S2P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टिम है जिसे एज लाइट प्रकार के रूप में रखा गया था,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है. LS029B3SX01 MIPI (2 ch, 4 डेटा लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो कि 1.8/5.5/-5.5V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ 40 पिन कनेक्टर द्वारा जुड़ा हुआ है।
