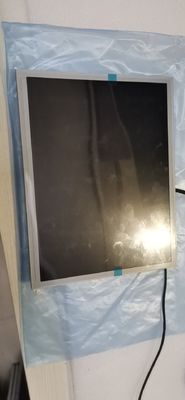

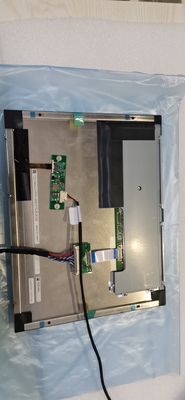

उत्पाद विवरण:
|
| मॉडल संख्या: | TCG104XGLPAPNN-AN30-S | आकार: | 10.4 इंच |
|---|---|---|---|
| संकल्प: | 1024 (RGB) × 768 (XGA) 123PPI | चमक: | 600 cd / m c (टाइप।) |
| देखने का कोण: | 85/85/85/85 (टाइप।) (CR )10) | संकेत प्रकार: | LVDS (1 ch, 6/8-bit), 20 पिन कनेक्टर |
| बैकलाइट: | 2 स्ट्रिंग्स WLED, 50K घंटे, कोई ड्राइवर नहीं | तापमान सीमा: | भंडारण अस्थायी: -30 ~ 80 डिग्री सेल्सियस ऑपरेटिंग अस्थायी: -30 ~ 80 डिग्री सेल्सियस है |
| हाई लाइट: | डब्ल्यूएलईडी एफएसटीएन एलसीडी डिस्प्ले,डब्ल्यूएलईडी औद्योगिक टीएफटी डिस्प्ले |
||
| मूलभूत जानकारी : | ब्रांड | नमूना | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
 |
TCG104XGLPAPNN-AN30-S | ए-सी टीएफटी-एलसीडी, एलसीएम | - | |
| विश्वसनीयता: | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
|
-30 ~ 80 ° C | -30 ~ 80 ° C | - |
| पैनल का आकार: | 10.4 इंच | |||
|---|---|---|---|---|
| पिक्सेल सुविधाएँ: | संकल्प | पिक्सेल की व्यवस्था | डॉट पिच (W × H) | पिक्सेल पिच (W × H) |
| 1024 (RGB) × 768, XGA | आरजीबी कार्यक्षेत्र धारी | 0.0685 × 0.2055 मिमी | 0.2055 × 0.2055 मिमी [123PPI] | |
| यांत्रिक आकार: | सक्रिय क्षेत्र (W × H) | बेजेल क्षेत्र (W × H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 210.4 × 157.8 मिमी | 215.4 × 161.8 मिमी | 230 × 180.2 मिमी | 10.5 mm 0.5 मिमी | |
| रूपरेखा विशेषताएं: | रूप शैली | आस्पेक्ट अनुपात | अभिविन्यास | आकार शैली |
| सपाट आयत | 4: 3 (डब्ल्यू: एच) | लैंडस्केप प्रकार | ||
| निर्धारण: | बाएं, दाएं बेजल पर साइड माउंटिंग होल (4-एम 3) | |||
| अन्य सुविधाओं : | पैनल कवर | वजन | सतह | |
| - | टी.बी.डी. | चमक विरोधी | ||
| मूलभूत जानकारी : | चमक | संचालन विधा | इसके विपरीत अनुपात |
|---|---|---|---|
| 600 cd / m c (टाइप।) | एडब्ल्यूवी, आम तौर पर ब्लैक, ट्रांस्मिसिव | ००: १ (टाइप) (प्रसारण) | |
| देखने के कोण (एल / आर / यू / डी) | दिशा देखना | प्रतिक्रिया की गति | |
| 85/85/85/85 (टाइप।) (CR )10) | समरूपता | 18/12 (टाइप)। (Tr / Td) (एमएस) | |
| नापसंद रंग: | रंग तापमान | रंग राशि | सफेद रंग क्रोमैटिकता |
| 6304K है | 262K / 16.7M (6-बिट / 6-बिट + डिथरिंग) | एक्स: 0.315;Y: 0.340 | |
| 1931 रंग गेमलेट: | NTSC अनुपात | sRGB कवरेज | Adobe RGB कवरेज |
| 51% | 71% | 53% | |
| DCI-P3 कवरेज | Rec.2020 कवरेज | टिप्पणियों | |
| 52% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| फ्रेम रेट : | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैन: | नहीं न |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | सेवन | |||
|---|---|---|---|---|---|---|
| 270 / 350mA (टाइप ।/ मोम) | ३.३ वी (टाइप) | - | ||||
| इंटरफ़ेस सुविधाएँ: | पद | प्रकार | इंटरफेस | |||
| - | योजक | LVDS (1 ch, 6/8-bit) | ||||
| सिग्नल इंटरफ़ेस: | ब्रांड | नमूना | रकम | पिन पिच | पिंस | पिन असाइनमेंट |
| IRISO | IMSA-9686S-20B-GF4N | 1 टुकड़ा | 0.5 मिमी | 20 पिन | LVDS-20P1C8B-010H | |
| बैकलाइट विशेषताएं: | प्रकार | पद | आकार | रकम |
जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | एज लाइट प्रकार | 2 तार | 2 तार | 50K (टाइप) | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | सेवन |
|||
| 80mA (टाइप) | 27.0 / 30.51 वी (टाइप ।/ मैक्स) | |||||
| इंटरफ़ेस सुविधाएँ: | पद | प्रकार | WLED चालक | |||
| - | पांचवें वेतन आयोग | नहीं न | ||||
| इंटरफ़ेस विस्तार | ब्रांड | नमूना | रकम | पिन पिच | पिंस | पिन असाइनमेंट |
| 1 टुकड़ा | 1.0 मिमी | 4 पिन | BLE-4PINS-CACA | |||
TCG104XGLPAPNN-AN30-S डिस्प्ले को सपोर्ट करता है 1024 (RGB) × 768(XGA) 4: 3 (W: H) के आस्पेक्ट रेशियो के साथ, जिनके पिक्सल को RGB वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 210.4 (डब्ल्यू) × 157.8 (एच) मिमी, 230 का रूपरेखा आकार (डब्ल्यू) × 180.2 (एच) × 11 (डी) मिमी, 215.4 (डब्ल्यू) × 161.8 के क्षेत्र के आकार को देखने का सक्रिय क्षेत्र है। (एच) मिमी, एंटीग्लारे की सतह के क्षरण के साथ, टीबीडी का शुद्ध वजन।एक AWV के रूप में, आम तौर पर ब्लैक, ट्रांस्मिसिव LCM उत्पाद, TCG104XGLPAPNN-AN30-S 600 cd / m² डिस्प्ले ब्राइटनेस 700: 1 ट्रांसिमिसिव कंट्रास्ट रेशियो, 85/85/85-85 (टाइप) (CR (10) (L / 10) प्रदान कर सकता है। आर / यू / डी) देखने के कोण, समरूपता पर सबसे अच्छा दृश्य दिशा, और 18/12 (टाइप) का प्रतिक्रिया समय (ट्र / टीडी) एमएस।ग्रे-स्केल या उप-पिक्सेल की चमक को प्रत्येक बिंदु के लिए 6-बिट / 6-बिट + डीथरिंग ग्रे स्केल सिग्नल के साथ निर्धारित किया जाता है, इस प्रकार 262K / 16.7M रंगों का एक पैलेट प्रस्तुत किया जाता है, रंग सरगम 51% के प्रदर्शन के साथ भी। Ntsc)।इस उत्पाद ने 2 स्ट्रिंग्स डब्ल्यूएलईडी को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट प्रकार के रूप में रखा गया था और इसमें 50K घंटे काम करने का जीवनकाल होता है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता होती है।TCG104XGLPAPNN-AN30-S LVDS (1 ch, 6/8-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टर्म है, जो 3.3 पिन (टाइप) के बिजली आपूर्ति वोल्टेज के साथ 20 पिन कनेक्टर द्वारा जुड़ा हुआ है।यह विशिष्ट ऊर्ध्वाधर फ्रेम दर (Fv) 60Hz है।
