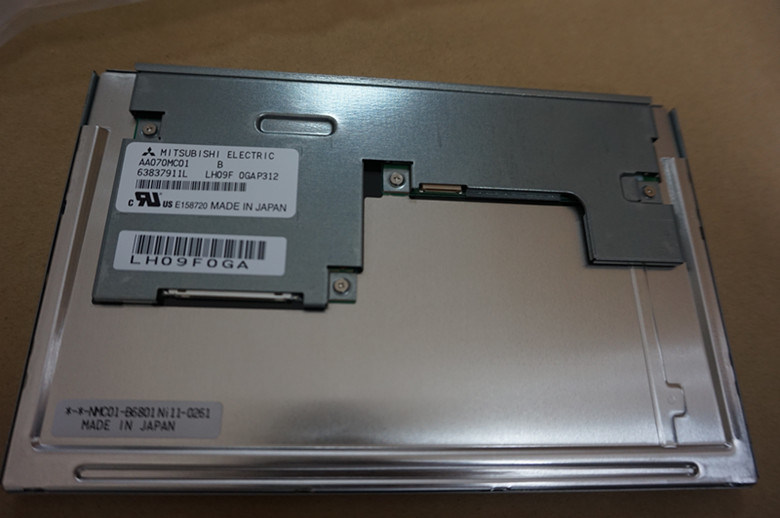

उत्पाद विवरण:
|
| मॉडल संख्या: | AA070MC01 | ब्रांड: | मित्सुबिशी |
|---|---|---|---|
| आकार: | 7.0 इंच | संकल्प: | 800×480 आरजीबी |
| चमक: | 1000 cd/m² (टाइप।) | तापमान की रेंज: | Operating Temperature: -30 ~ 80 °C ; ऑपरेटिंग तापमान: -30 ~ 80 डिग्री सेल्सियस; Sto |
| प्रमुखता देना: | डब्ल्यूएलईडी एफएसटीएन एलसीडी डिस्प्ले,डब्ल्यूएलईडी औद्योगिक टीएफटी डिस्प्ले |
||
| मूलभूत जानकारी: | ब्रांड | मॉडल 1 संगत | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| AA070MC01 | a-Si TFT-LCD, एलसीएम | T-55692D070H-LW-A-AAN | ||
| विश्वसनीयताः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| पैनल का आकारः | 70.0 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 800 ((RGB) × 480, WVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.0635×0.1905 मिमी | 0.1905×0.1905 मिमी [133PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 152.4×91.44 मिमी | 156.4×95.5 मिमी | 169.8×109.7 मिमी | 8.9±0.5 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 15:9 (W: H) | परिदृश्य प्रकार | ||
| फिक्सेशनः | बाएं, दाएं bezel पर साइड माउंटिंग छेद (4-M2) | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 200 ग्राम (टाइप) |
पारदर्शी, कठोर कोटिंग (3H)
|
||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 1000 cd/m2 (टाइप) | एसडब्ल्यूवी, सामान्यतः काला, ट्रांसमिटिव | 1000१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 88/88/88/88 (प्रकार) | समरूपता | 12/12 (टाइप) (Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 262K/16.7M (6-बिट / 8-बिट) | एक्सः0.313; Y:0.329 | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ५१% | ७०% | 53% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 52% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.30 (अधिकतम) ((5 अंक) | ||
| प्रदर्शनः | 3D प्रकार | बाहरी दृश्यता | प्रतिबिंब |
| - | सूर्य के प्रकाश से पठनीय | - | |
| बिजली की खपतः | 5.1W (प्रकार) |
|---|---|
| फ्रेम दरः | 60 हर्ट्ज |
| रिवर्स स्कैनः | हाँ (180°) |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 280/450mA (प्रकार/अधिकतम) | 3.3V (टाइप.) | 0.92W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | कनेक्टर | एलवीडीएस (1 ch, 6/8-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएई | FI-SEB20P-HFE | 1 पीसी | 1.25 मिमी | 20 पिन | LVDS-20P1C8B-010H | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | 100K ((टाइप) | - | |
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | कनेक्टर | एलईडी ड्राइवर के साथ | ||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएई | FI-S6P-HFE | 1 पीसी | 1.25 मिमी | 6 पिन | ||
| ड्राइवर इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 350/430mA (प्रकार/अधिकतम) | 12.0±1.2V | 4.2W (टाइप.) | ||||
AA070MC01 डिस्प्ले का समर्थन करता है800 ((RGB) × 480(डब्ल्यूवीजीए) 15:9 (डब्ल्यूःएच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 152.4 ((डब्ल्यू) × 91.44 ((एच) मिमी का सक्रिय क्षेत्र, 169.8 ((डब्ल्यू) × 109 का रूपरेखा आकार है।7 ((H) × 9.4 ((D) मिमी, देखने के क्षेत्र का आकार 156.4 ((W) × 95.5 ((H) मिमी, स्पष्ट, हार्ड कोटिंग (3H) के सतह उपचार के साथ, शुद्ध वजन 200 ग्राम (टाइप) । एक SWV, आम तौर पर काले, ट्रांसमिसिव LCM उत्पाद के रूप में,AA070MC01 1000 cd/m2 डिस्प्ले चमक प्रदान कर सकता है 10001:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 88/88/88/88 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 12/12 (टाइप) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें रंग पैमाना 50% (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप के रूप में रखा गया था और 100K घंटे के कामकाजी जीवन समय है, एलईडी ड्राइवर के साथ. AA070MC01 एलवीडीएस (1 ch, 6/8-बिट) का उपयोग करता है के रूप में यह संकेत इनपुट systerm, जो 3.3V की बिजली की आपूर्ति वोल्टेज के साथ 20 पिन कनेक्टर द्वारा जुड़ा हुआ है(प्रकार) ।
