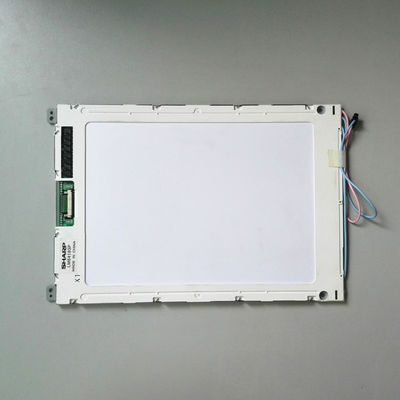

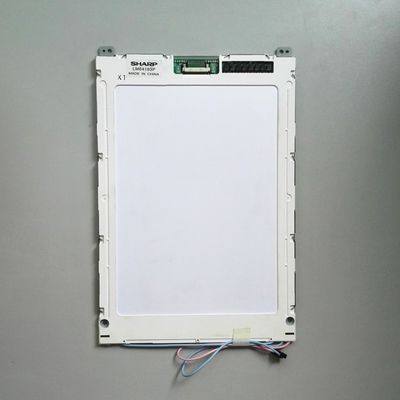

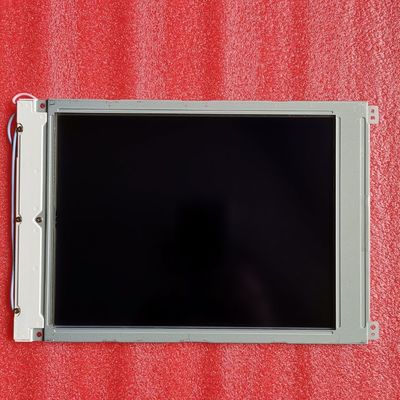

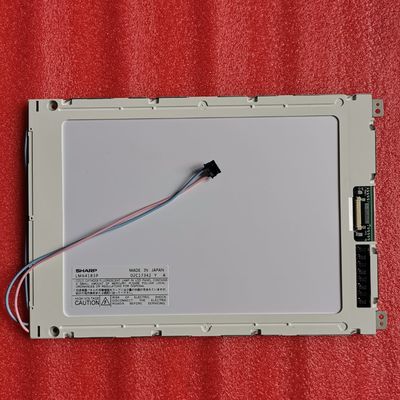

उत्पाद विवरण:
|
| उत्पादक: | तेज़ | मॉडल का नाम: | LM64183P |
|---|---|---|---|
| पिक्सेल प्रारूप: | आयत | पैनल प्रकार: | एफएसटीएन-एलसीडी, एलसीएम |
| स्क्रीन का आकार: | 9.4 " | संकल्प: | 640 × 480, वीजीए, 84PPI |
| चमक: | 70 cd / m c (टाइप।) | दीपक प्रकार: | 1 pcs CCFL, 10K घंटे, बिना ड्राइवर के |
| सिग्नल इंटरफ़ेस: | समानांतर डेटा (4-बिट), 15 पिन कनेक्टर | वातावरण: | Operating Temp.: 0 ~ 45 °C ; ऑपरेटिंग अस्थायी: 0 ~ 45 डिग्री सेल्सियस; Storage Temp |
| हाई लाइट: | एसवीजीए शार्प टीएफटी एलसीडी स्क्रीन,एक्सजीए औद्योगिक एलसीडी पैनल,एलवीडीएस टीएफटी एलसीडी डिस्प्ले: |
||
| मूलभूत जानकारी : | ब्रांड | नमूना | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| तेज़ | LM64183P | एफएसटीएन-एलसीडी, एलसीएम | - | |
| विश्वसनीयता: | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| 0 ~ 45 डिग्री सेल्सियस | -25 ~ 60 डिग्री सेल्सियस | - |
| मूलभूत जानकारी : | चमक | ऑपरेटिंग मोड | इसके विपरीत अनुपात |
|---|---|---|---|
| 70 सीडी/एम² (टाइप) | एसटीएन, ब्लैक/व्हाइट (नकारात्मक), ट्रांसमिसिव | 11:1 (टाइप।) (ट्रांसमिसिव) | |
| व्यूइंग एंगल (एल/आर/यू/डी) | दिशा देखना | प्रतिक्रिया गति | |
| 20/25/25/15 (टाइप।) (सीआर> 4) | - | 350/200 (टाइप) (Tr+/Td) (ms) | |
| रंग: | रंग तापमान | रंग राशि | सफेद रंग |
| - | एक रंग का | - |
| बैकलाइट विशेषताएं: | प्रकार | पद | आकार | रकम | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| सीसीएफएल | एज लाइट प्रकार (नीचे की ओर) | - | 1 टुकड़ा | 10K (न्यूनतम) | - | |
| सीसीएफएल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | सेवन | |||
| 5.0mA (टाइप।) | 360V (टाइप।) | 1.8W (टाइप।) | ||||
| इंटरफ़ेस विशेषताएं: | पद | प्रकार | सीसीएफएल चालक | |||
| - | योजक | नहीं न | ||||
| इंटरफ़ेस विवरण | ब्रांड | नमूना | रकम | पिन पिच | पिंस | पिन असाइनमेंट |
| मित्सुमी | M63M83-04 | 1 टुकड़ा | 2.5 मिमी | 4 पिन | बीएलएल-4पिन्स-एलएनएनएच | |
| पैनल का आकार: | 9.4 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएं: | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (डब्ल्यू × एच) | पिक्सेल पिच (डब्ल्यू × एच) |
| 640×480, वीजीए | आयत | 0.30×0.30 मिमी | 0.30×0.30 मिमी [८४पीपीआई] | |
| यांत्रिक आकार: | सक्रिय क्षेत्र (डब्ल्यू × एच) | बेज़ल क्षेत्र (डब्ल्यू × एच) | रूपरेखा आयाम (डब्ल्यू × एच) | रूपरेखा गहराई |
| 191.97×143.97 मिमी | 201.4×153.4 मिमी | 260×174 मिमी | 7.0 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फॉर्म स्टाइल | आस्पेक्ट अनुपात | अभिविन्यास | आकार शैली |
| फ्लैट आयत | 4:3 (डब्ल्यू: एच) | लैंडस्केप प्रकार | ||
| निर्धारण : | फेस माउंटिंग होल (4-Φ3.5) | |||
| अन्य सुविधाओं : | पैनल कवर | वजन | सतह | |
| - | 340 ग्राम (टाइप) | - | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | सेवन | |||
|---|---|---|---|---|---|---|
| 24mA (टाइप।) | 5.0V (टाइप।) | 380/580mW (टाइप/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | पद | प्रकार | इंटरफेस | |||
| - | योजक | समानांतर डेटा (4-बिट) | ||||
| सिग्नल इंटरफ़ेस: | ब्रांड | नमूना | रकम | पिन पिच | पिंस | पिन असाइनमेंट |
| मोलेक्स | 53261-1510 | 1 टुकड़ा | 1.25 मिमी | १५ पिन | ||
LM64183P डिस्प्ले को सपोर्ट करता है 640×480(VGA) 4:3 (W:H) के पहलू अनुपात के साथ, जिनके पिक्सेल आयत में व्यवस्थित हैं।यांत्रिक विवरण के लिए, इसमें 191.97 (डब्ल्यू) × 143.97 (एच) मिमी का सक्रिय क्षेत्र, 260 (डब्ल्यू) × 174 (एच) मिमी की रूपरेखा आकार, 201.4 (डब्ल्यू) × 153.4 (एच) मिमी के क्षेत्र का आकार देखने की सुविधा है। 340 ग्राम (टाइप) का शुद्ध वजन।एसटीएन, ब्लैक/व्हाइट (नकारात्मक), ट्रांसमिसिव एलसीएम उत्पाद के रूप में, एलएम 64183पी 70 सीडी/एम² डिस्प्ले ब्राइटनेस 11:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 20/25/25/15 (टाइप।) (सीआर> 4) (एल/ R/U/D) व्यूइंग एंगल , और ३५०/२०० (टाइप।) (Tr+/Td) ms का प्रतिक्रिया समय, इस प्रकार मोनोक्रोम रंगों का एक पैलेट प्रस्तुत करता है।इस उत्पाद ने 1 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (बॉटम साइड) के रूप में रखा गया था और इसमें 10K घंटे का कामकाजी जीवन काल होता है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता होती है।LM64183P समानांतर डेटा (4-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुटिंग सिस्टर्म है, जो 5.0V (टाइप) के बिजली आपूर्ति वोल्टेज के साथ 15 पिन कनेक्टर से जुड़ा है।
