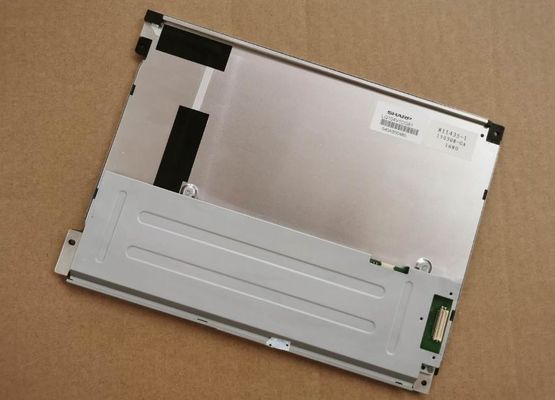

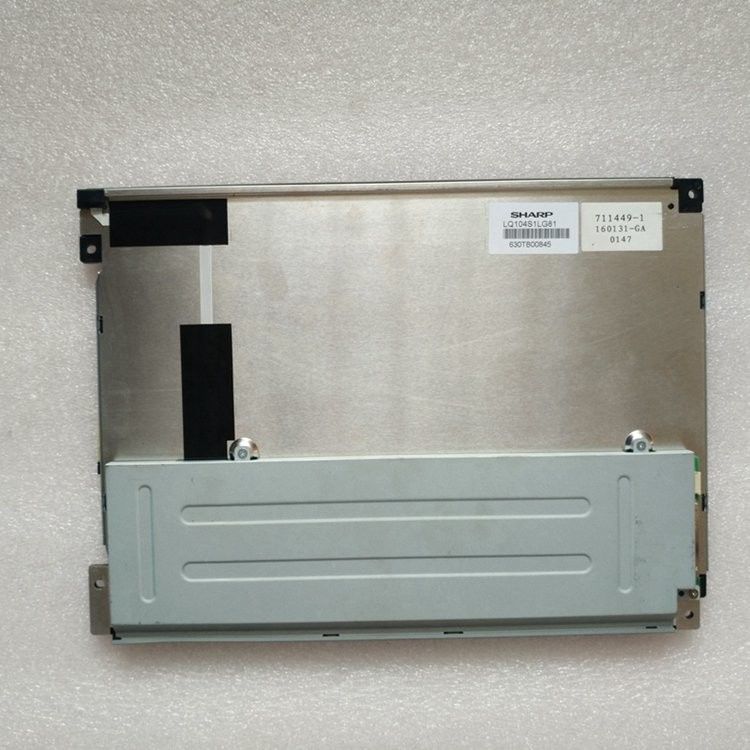

उत्पाद विवरण:
|
| पैनल मॉडल: | LQ104V1DG81 | पैनल ब्रांड: | तेज़ |
|---|---|---|---|
| सिग्नल इंटरफ़ेस: | CMOS (1 ch, 6-bit), 31 पिन कनेक्टर | दीपक प्रकार: | डब्ल्यूएलईडी, 50K घंटे, एलईडी ड्राइवर के साथ |
| पैनल का आकार: | 10.4 " | संकल्प: | 640 (RGB) × 480, VGA, 76PPI |
| चमक: | 450 cd / m c (टाइप।) | वातावरण: | Operating Temp.: -30 ~ 80 °C ; ऑपरेटिंग अस्थायी: -30 ~ 80 डिग्री सेल्सियस; Storage |
| हाई लाइट: | LVDS TFT LCD डिस्प्ले,WLED हाई ब्राइटनेस एलसीडी डिस्प्ले |
||
LQ104 श्रृंखला LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| मूलभूत जानकारी : | ब्रांड का नाम | मॉडल का नाम | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| LQ104V1DG81 | ए-सी टीएफटी-एलसीडी, एलसीएम | - | ||
| अधिकतम रेटिंग: | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन स्तर |
| -30 ~ 80 ° C | -30 ~ 80 ° C | - |
| स्क्रीन का आकार : | 10.4 " | |||
|---|---|---|---|---|
| पिक्सेल सुविधाएँ: | पिक्सेल नंबर | पिक्सेल प्रारूप | डॉट पिच (H × V) | पिक्सेल पिच (H × V) |
| 640 (RGB) × 480, VGA | आरजीबी कार्यक्षेत्र धारी | 0.110 × 0.330 मिमी | 0.330 × 0.330 मिमी [76PPI] | |
| यांत्रिक आकार: | प्रदर्शन क्षेत्र (एच × वी) | बेज़ेल ओपनिंग (H × V) | कुल मिलाकर आयाम (एच × वी) | कुल मिलाकर गहराई |
| 211.2 × 158.4 मिमी | 214.6 × 162.4 मिमी | 246.5 × 179.3 मिमी | 13.0 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फॉर्म का आकार | पहलू अनुपात (एच: वी) | अभिविन्यास | आकार शैली |
| सपाट आयत | 4: 3 | लैंडस्केप प्रकार | ||
| अन्य कल्पना: | द्रव्यमान | पैनल कवर | सतह का उपचार | |
| 500 ग्राम | - | एंटीगलर, हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी : | luminance | कार्य का तरीका | इसके विपरीत अनुपात |
|---|---|---|---|
| 450 cd / m c (टाइप।) | टीएन, आम तौर पर सफेद, संचारणी | 800: 1 (टाइप) (ट्रांसमीसिव) | |
| पर अच्छा दृश्य | देखने का दृष्टिकोण | प्रतिक्रिया समय | |
| 6 बजे | 80/80/65/80 (टाइप।) (CR )10) | 35 (टाइप)। (Tr + Td) (एमएस) | |
| नापसंद रंग: | रंग तापमान: | समर्थन रंग | रंग समन्वय |
| 7351 कि | 262K (6-बिट) | एक्स: 0.300;Y: 0.320 | |
| 1931 रंग गेमलेट: | NTSC अनुपात | sRGB कवरेज | Adobe RGB कवरेज |
| 49% | 68% | 51% | |
| DCI-P3 कवरेज | Rec.2020 कवरेज | टिप्पणियों | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद एकरूपता: | 1.33 (अधिकतम) (5 अंक) | ||
| बैक-लाइट विशेषताएं: | प्रकार | पद | जीवन (घंटे) | रकम | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | एज लाइट प्रकार | 50K (टाइप) | - | - | स्थान लेने योग्य | |
| इंटरफ़ेस सुविधाएँ: | डब्ल्यूएलईडी चालक राज्य | शारीरिक प्रकार | इंटरफ़ेस स्थिति | |||
| एलईडी ड्राइवर के साथ | योजक | - | ||||
| इंटरफ़ेस विस्तार | ब्रांड का नाम | मॉडल का नाम | रकम | पिंस | पिन पिच | पिन कॉन्फ़िगरेशन |
| जेएसटी | SM06B-SHLS-TF | 1 टुकड़ा | 6 पिन | 1.0 मिमी | ||
| WLED ड्राइवर इलेक्ट्रिकल: | इनपुट वोल्टेज | आगत बहाव | बिजली की खपत | |||
| 12.0 V 1.2 वी | 400 / 500mA (टाइप ।/ मोम) | - | ||||
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्टेज | आगत बहाव | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| ३.३ वी (टाइप) | 230 / 300mA (Typ./Max।) | - | ||||
| इंटरफ़ेस सुविधाएँ: | संकेत प्रकार | शारीरिक प्रकार | इंटरफ़ेस स्थिति | |||
| CMOS (1 ch, 6-bit) | योजक | - | ||||
| इंटरफ़ेस विस्तार: | ब्रांड का नाम | मॉडल का नाम | रकम | पिंस | पिन पिच | पिन कॉन्फ़िगरेशन |
| बजे | DF9MA-31P-1V (32) | 1 टुकड़ा | 31 पिन | 1.0 मिमी | DRGB-31P1C6B-010F | |
LQ104V1DG81 प्रदर्शन का समर्थन करता है 640 (RGB) × 480(वीजीए) 4: 3 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 211.2 (W) × 158.4 (H) मिमी, 246.5 की रूपरेखा का आकार (W) × 179.3 (H) × 13 (D) मिमी, 214.6 के देखने के क्षेत्र का आकार (W) × 162.4 का सक्रिय क्षेत्र है। (एच) मिमी, एंटीग्लारे की सतह के अपघटन के साथ, हार्ड कोटिंग (3 एच), 500 ग्राम का शुद्ध वजन।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ104V1DG81 450 cd / m: डिस्प्ले ब्राइटनेस 800: 1 ट्रांसिमिसिव कंट्रास्ट रेशियो, 80/80/65/80 (टाइप) (CR≥10) (L / R / U / U) प्रदान कर सकता है। D) व्यूइंग एंगल, 6 बजे बेस्ट व्यू डायरेक्शन, और 35 (टाइप) का रिस्पॉन्स टाइम (Tr + Td) ms।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत किया जाता है, रंग सरगम 50% (NTSC) के प्रदर्शन के साथ भी।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप के रूप में रखा गया था और इसमें वर्किंग लाइफ टाइम ऑफ 50K आवर्स, विथ लेड ड्राइवर।
