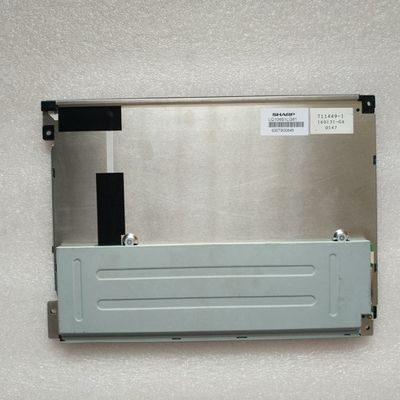

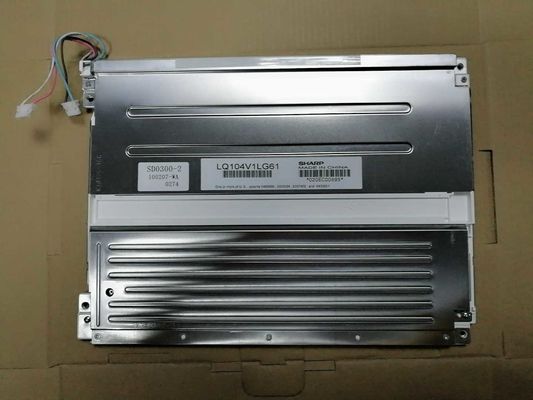

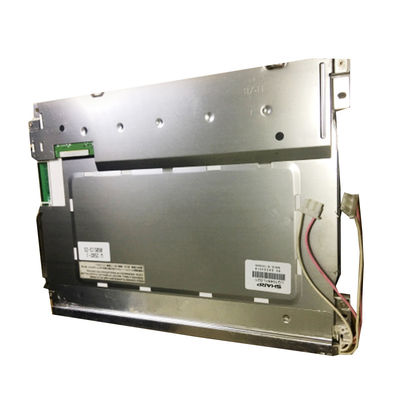

उत्पाद विवरण:
|
| पैनल ब्रांड: | तेज़ | पैनल मॉडल: | LQ104V1LG61 |
|---|---|---|---|
| चमक: | 450cd / वर्ग मीटर | पैनल का आकार: | 10.4 " |
| सिग्नल इंटरफ़ेस: | LVDS (1 ch, 6-bit), 20 पिन कनेक्टर | दीपक प्रकार: | 2 पीसी CCFL, 50K घंटे, बिना ड्राइवर के |
| संकल्प: | 640 (RGB) × 480, VGA, 76PPI | वातावरण: | Operating Temp.: -30 ~ 80 °C ; ऑपरेटिंग अस्थायी: -30 ~ 80 डिग्री सेल्सियस; Storage |
| हाई लाइट: | LVDS TFT LCD डिस्प्ले,WLED हाई ब्राइटनेस एलसीडी डिस्प्ले |
||
LQ104 श्रृंखला LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| पिक्सेल सुविधाएँ: | संकल्प | 640 (RGB) × 480, VGA | डॉट पिच (मिमी) | 0.110 × 0.330 (एच × वी) |
|---|---|---|---|---|
| पिक्सेल प्रारूप | आरजीबी कार्यक्षेत्र धारी | पिक्सेल पिच (मिमी) | 0.330 × 0.330 (H × V) [76PPI] | |
| यांत्रिक आकार: | सक्रिय क्षेत्र (मिमी) | 211.2 (एच) × 158.4 (वी) | बेजेल क्षेत्र (मिमी) | 214.6 (एच) × 162.4 (वी) |
| रूपरेखा मंद (मिमी) | 246.5 (एच) × 179.4 (वी) | गहराई (मिमी) | 13.7 (अधिकतम) | |
| रूपरेखा विशेषताएं: | रूप शैली | सपाट आयत | रूपरेखा आकार | |
| आस्पेक्ट अनुपात | 4: 3 (एच: वी) | अभिविन्यास | लैंडस्केप प्रकार | |
| बढ़ते: | चेहरे के बढ़ते छेद (2-.43.4, 2-R1.7 × 4.4) बाईं ओर, दाएं बेजल पर | |||
| अन्य कल्पना: | वजन | 620g (अधिकतम) | इलाज | एंटीगलर, हार्ड कोटिंग (3H) |
| मूलभूत जानकारी : | ल्यूमिनेन्स (cd / m²) | 450 (टाइप) | इसके विपरीत अनुपात | 600: 1 (टाइप) (ट्रांसमीसिव) |
|---|---|---|---|---|
| देखने का दृष्टिकोण | 70/70/50/60 (टाइप।) (CR )10) | प्रदर्शन प्रणाली | टीएन, आम तौर पर सफेद, संचारणी | |
| पर सर्वश्रेष्ठ दृश्य | 6 बजे | प्रतिक्रिया (एमएस) | 10/25 (टाइप।) (Tr / Td) | |
| रंग प्रदर्शन: | सफेद समन्वय | एक्स: 0.313;Y: 0.329 | रंग प्रदर्शित करें | 262K (6-बिट) |
| रंग तापमान | 6485 कि | सफेद एकरूपता | 1.35 (अधिकतम) (5 अंक) | |
| 1931 रंग गेमलेट: | NTSC अनुपात | 43% | sRGB | 60% कवरेज |
| एडोब आरजीबी | 45% कवरेज | डीसीआई-पी 3 | 45% कवरेज | |
| Rec.2020 | 32% कवरेज | टिप्पणियों | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| फ्रेम रेट : | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैन: | हां (यू / डी, एल / आर) |
| बिजली की खपत : | 6.3 डब्ल्यू |
| सिग्नल इलेक्ट्रिकल: | वोल्टेज आपूर्ति | 3.3 / 5.0V (टाइप) | वर्तमान पीढ़ी | 200 / 130mA (टाइप।) (3.3V / 5.0V) | ||
|---|---|---|---|---|---|---|
| संकेत प्रकार: | LVDS (1 ch, 6-bit) | सिग्नल वोल्टेज | - | |||
| इंटरफ़ेस सुविधाएँ: | पद | - | प्रकार | योजक | ||
| इंटरफ़ेस विस्तार: | ब्रांड | नमूना | मात्रा | पिंस | पिच | पिन कॉन्फ़िगरेशन |
| 1 टुकड़ा | 20 पिन | 1.25 मि.मी. | LVDS-20P1C6B-070D | |||
| बैकलाइट विशेषताएं: | आकार | सीधे | प्रकार | CCFL | पद | एज लाइट टाइप (टॉप साइड) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | स्थान लेने योग्य | मात्रा | 2 पीसी | जीवन काल | 50K (न्यूनतम) (घंटे) | |
| दीपक विद्युत: | वोल्टेज आपूर्ति | 470V (टाइप) | वर्तमान पीढ़ी | 3.0 / 6.0 / 6.5mA (Min./Typ./Max।) | ||
| आवृत्ति | 35/60 / 70KHz (मिन ./Typ./Max।) | स्टार्टअप वोल्टेज | टी.बी.डी. | |||
| सेवन | 5.64 डब्ल्यू (टाइप) | |||||
| इंटरफ़ेस सुविधाएँ: | पद | - | प्रकार | योजक | ||
| इंटरफ़ेस विस्तार: | ब्रांड | नमूना | मात्रा | पिंस | पिच | पिन कॉन्फ़िगरेशन |
| जेएसटी | बीएचआर -02 (8.0) वीएस -1 एन | 2 पीसी | 2 पिन | 8.0 मिमी | BLL-2PINS-HL | |
| बैकलाइट ड्राइवर: | नहीं न | |||||
LQ104V1LG61 प्रदर्शन का समर्थन करता है 640 (RGB) × 480(वीजीए) 4: 3 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 211.2 (W) × 158.4 (H) मिमी, 246.5 की रूपरेखा का आकार (W) × 179.4 (H) × 13.7 (D) मिमी, 214.6 के देखने के क्षेत्र का आकार (W × × 162.4) का सक्रिय क्षेत्र है। (एच) मिमी, एंटीग्लारे की सतह के क्षरण के साथ, हार्ड कोटिंग (3 एच), 620 ग्राम (अधिकतम) का शुद्ध वजन।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ104V1LG61 450 cd / m: डिस्प्ले ब्राइटनेस 600: 1 ट्रांसिमिसिव कंट्रास्ट रेशियो, 70/70/50/60 (टाइप) (CR≥10) (L / R / U / U) प्रदान कर सकता है। D) व्यूइंग एंगल, 6 बजे बेस्ट व्यू डायरेक्शन, और 10/25 (टाइप) का रिस्पॉन्स टाइम (Tr / Td) ms।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट पेश किया जाता है, रंग सरगम 43% (NTSC) के प्रदर्शन के साथ भी।इस उत्पाद ने 2 पीसी CCFL को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (टॉप साइड) के रूप में रखा गया था और इसमें 50K घंटे काम करने का जीवनकाल है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता है।
