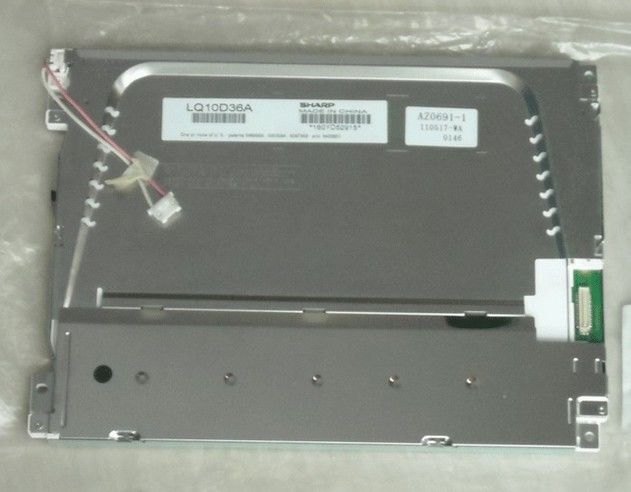

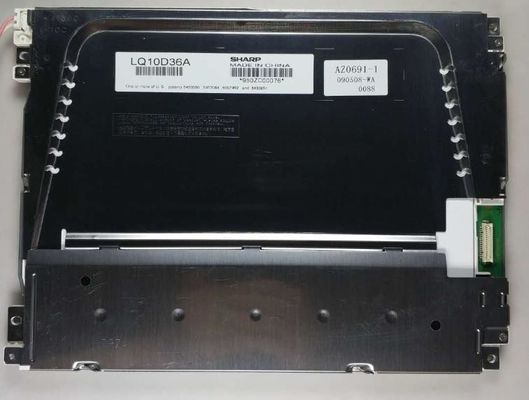

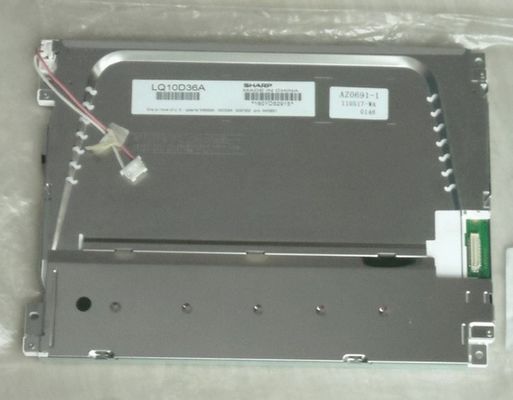

उत्पाद विवरण:
|
| पैनल ब्रांड: | तेज़ | पैनल मॉडल: | LQ10D36A |
|---|---|---|---|
| चमक: | 200cd / वर्ग मीटर | पैनल का आकार: | 10.4 इंच |
| दीपक प्रकार: | 1 पीसी CCFL, 50K घंटे, चालक के बिना | सिग्नल इंटरफ़ेस: | समानांतर RGB (1 ch, 6-bit), 31 पिन कनेक्टर |
| संकल्प: | 640 (RGB) × 480, VGA, 76PPI | वातावरण: | Operating Temp.: -10 ~ 65 °C ; ऑपरेटिंग अस्थायी: -10 ~ 65 डिग्री सेल्सियस; Storage |
| हाई लाइट: | LVDS TFT LCD डिस्प्ले,WLED हाई ब्राइटनेस एलसीडी डिस्प्ले |
||
LQ10 श्रृंखला LQ10D421 LQ10D42 LQ10D41 LQ10D36A
| मूलभूत जानकारी : | ल्यूमिनेन्स (cd / m²) | देखने के कोण (एल / आर / यू / डी) | प्रतिक्रिया समय (एमएस) |
|---|---|---|---|
| 200 (टाइप) | 70/70/50/60 (टाइप।) (CR )10) | 10/25 (टाइप।) (Tr / Td) | |
| पर सर्वश्रेष्ठ दृश्य | प्रदर्शन प्रणाली | इसके विपरीत अनुपात | |
| 6 बजे | टीएन, आम तौर पर सफेद, संचारणी | 500: 1 (टाइप) (ट्रांसमीसिव) | |
| नापसंद रंग: | रंग तापमान | रंग प्रदर्शित करें | सफेद समन्वय |
| 6485 कि | 262K (6-बिट) | एक्स: 0.313;Y: 0.329 | |
| सफेद भिन्नता: | 1.45 (अधिकतम) (5 अंक) | ||
| पैनल का आकार: | 10.4 " | |||
|---|---|---|---|---|
| पिक्सेल सुविधाएँ: | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 640 (RGB) × 480 [VGA] | आरजीबी कार्यक्षेत्र धारी | 0.330 × 0.330 [76PPI] | 0.110 × 0.330 | |
| यांत्रिक आकार: | सक्रिय क्षेत्र (मिमी) | बेजेल क्षेत्र (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 211.2 (एच) × 158.4 (वी) | 214.6 (एच) × 162.4 (वी) | 246.5 (एच) × 179.4 (वी) | 11.0 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | बनाने का कारक | अभिविन्यास | आस्पेक्ट अनुपात | आकार शैली |
| सपाट आयत | लैंडस्केप प्रकार | 4: 3 (एच: वी) | ||
| बढ़ते: | चेहरे के बढ़ते छेद (2-.43.4, 2-R1.7 × 4.4) बाईं ओर, दाएं बेजल पर | |||
| अन्य विवरण: | वजन | पैनल कवर | इलाज | |
| 520 जी (अधिकतम) | - | एंटीगलर, हार्ड कोटिंग (3H) | ||
| दीपक सुविधाएँ: | प्रकार | पद | मात्रा | आकार | जीवन (घंटे) | लैम्प एक्सचेंज |
|---|---|---|---|---|---|---|
| CCFL | एज लाइट टाइप (टॉप साइड) | 1 टुकड़ा | सीधे | 50K (टाइप) | स्थान लेने योग्य | |
| CCFL इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान पीढ़ी | शक्ति | |||
| 500V (टाइप) | 2.0 / 6.0 / 6.5mA (Min./Typ./Max।) | 3.0W (टाइप) | ||||
| कार्यकारी आवृति | किक-ऑफ वोल्टेज | |||||
| 20/35 / 60KHz (मिन ./Typ./Max।) | 950/1400/1500 वी (अधिकतम) (टा = + 25/0 / -10.0 ℃) | |||||
| इंटरफ़ेस सुविधाएँ: | पद | बैकलाइट ड्राइवर | प्रकार | |||
| - | नहीं न | योजक | ||||
| इंटरफ़ेस विस्तार: | ब्रांड | नमूना | पिन पिच | पिन राशि | मात्रा | विन्यास |
| जेएसटी | बीएचआर -02 (8.0) वीएस -1 एन | 8.0 मिमी | 2 पिन | 1 टुकड़ा | BLL-2PINS-HL | |
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान पीढ़ी | शक्ति | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (टाइप।) (VCC) | 210 / 140mA (टाइप।) (आईसीसी) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज: | VIL V0.8V;2.1V 2.1VIH | |||||
| इंटरफ़ेस सुविधाएँ: | पद | संकेत | प्रकार | |||
| - | समानांतर RGB (1 ch, 6-bit) | योजक | ||||
| कनेक्टर विस्तार से: | ब्रांड | नमूना | पिन पिच | पिन राशि | मात्रा | विन्यास |
| बजे | DF9MA-31P-1V (32) | 1.0 मिमी | 31 पिन | 1 टुकड़ा | DRGB-31P1C6B-010K | |
LQ10D36A डिस्प्ले को सपोर्ट करता है 640 (RGB) × 480(वीजीए) 4: 3 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 211.2 (W) × 158.4 (H) मिमी, 246.5 की रूपरेखा का आकार (W) × 179.4 (H) × 11 (D) मिमी, 214.6 के देखने का क्षेत्रफल आकार (W) × 162.4 का सक्रिय क्षेत्र है। (एच) मिमी, एंटीग्लारे की सतह के क्षरण के साथ, हार्ड कोटिंग (3 एच), 520 जी (अधिकतम।) का शुद्ध वजन।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ10D36A 200 cd / m: डिस्प्ले ब्राइटनेस 500: 1 ट्रांसिमिसिव कंट्रास्ट अनुपात, 70/70/50/60 (टाइप) (CR510 (L / R / U / U) प्रदान कर सकता है। D) व्यूइंग एंगल, 6 बजे बेस्ट व्यू डायरेक्शन, और 10/25 (टाइप) का रिस्पॉन्स टाइम (Tr / Td) ms।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक डॉट के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत किया जाता है।इस उत्पाद ने 1 PC CCFL को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (टॉप साइड) के रूप में रखा गया था और इसमें 50K घंटे काम करने का समय होता है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता होती है।LQ10D36A समानांतर आरजीबी (1 ch, 6-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टर्म है, जो 3.3 / 5.0V (टाइप) (वीसीसी) की बिजली आपूर्ति वोल्टेज के साथ 31 पिन कनेक्टर द्वारा जुड़ा हुआ है।
