उत्पाद विवरण:
|
ब्रांड: | बीओई | विकर्ण आकार: | 15.6" |
---|---|---|---|
संकल्प: | 1920 (आरजीबी) × 1080, एफएचडी 141 पीपीआई | रूपरेखा आकार: | 359.5(डब्ल्यू)×223.8(एच) ×3.2(डी) मिमी |
चमक: | 220 cd/m² (टाइप।) | देखने का दृष्टिकोण: | 85/85/85/85 (टाइप।) (CR≥10) |
पर्यावरण: | Operating Temp.: 0 ~ 50 °C ; ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस; Storage Temp. |
मूलभूत जानकारी: | ब्रांड नाम | मॉडल का नाम | प्रकार | मॉडल उपनाम |
---|---|---|---|---|

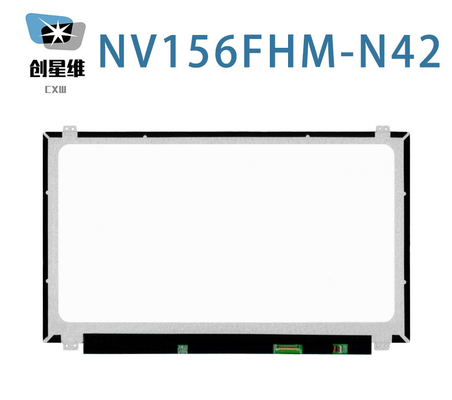

NV156FHM-N42 | a-Si TFT-LCD, एलसीएम | BOE0630 BOE0679 BOE06CB BO07C5 | ||
अधिकतम रेटिंगः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन स्तर |
0 ~ 50 °C | -20 ~ 60 °C |
स्क्रीन का आकारः | 15.6" | |||
---|---|---|---|---|
पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
1920 ((RGB) × 1080, FHD | आरजीबी ऊर्ध्वाधर पट्टी | 0.05975×0.17925 मिमी | 0.17925×0.17925 मिमी [141PPI] | |
यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
344.16×193.59 मिमी | - | 359.5×223.8 मिमी | 3.05/3.2 (प्रकार/अधिकतम) मिमी | |
रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
सपाट आयत | 16:9 | परिदृश्य प्रकार | पतला (PCBA फ्लैट, T≤3.2mm) | |
अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
380 ग्राम (अधिकतम) | - | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
छेद और ब्रैकेटः | ऊपर, नीचे स्लग पर चेहरे को माउंटिंग छेद (8 पीसी) |
मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
---|---|---|---|
220 cd/m2 (टाइप) | एडीएस, सामान्यतः काला, ट्रांसमिटिव | 800१.१ (प्रकार) (प्रसारण) | |
अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
समरूपता | 85/85/85/85 (प्रकार) | 30 (टाइप) (Tr+Td) (ms) | |
डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
१९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
४५% | 62% | 47% | |
डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
सफेद एकरूपता: | 1.25/1.54 (अधिकतम) |
बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
---|---|---|---|---|---|---|
WLED | किनारा प्रकाश प्रकार | 15K ((मिन.) | 10S4P | चार तार | - | |
WLED इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
20mA (टाइप.) | ||||||
इंटरफ़ेस विशेषताएं: | डब्ल्यूएलईडी चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
एलईडी ड्राइवर के साथ | सिग्नल इंटरफ़ेस में शामिल | - | ||||
WLED ड्राइवर इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
5.0/12.0/21.0V (मिन./प्रकार./अधिकतम) | - | 2.98W (अधिकतम) |
सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
---|---|---|---|---|---|---|
3.3V (टाइप.) | 267/485mA (प्रकार/अधिकतम) | 0.88/1.6W (प्रकार/अधिकतम) | ||||
इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
ईडीपी (2 लेन), ईडीपी12, HBR1 (2.7G/लेन) | कनेक्टर | |||||
इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
एसटीएम | MSAK24025P30 | 1 पीसी | 30 पिन | 0.5 मिमी | EDP-30P2L-020V |
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 344.16 ((W) × 193.59 ((H) मिमी का सक्रिय क्षेत्र, 359.5 ((W) × 223.8 ((H) × 3.2 ((D) मिमी का रूपरेखा आकार है,Antiglare के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 380g (Max.), आकार स्टाइल स्लिम (PCBA फ्लैट, T≤3.2mm) का। एक ADS, सामान्य रूप से ब्लैक, ट्रांसमिसिव LCM उत्पाद के रूप में,NV156FHM-N42 220 cd/m2 प्रदर्शन चमक 800 प्रदान कर सकते हैं1 ट्रांसमिसिव कंट्रास्ट रेशियो, 85/85/85/85 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 30 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 45% रंग पैमाना (एनटीएससी) का प्रदर्शन भी होता है।यह उत्पाद 10S4P WLED को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया है और 15K घंटे का कार्य जीवन समय है, एलईडी ड्राइवर के साथ. NV156FHM-N42 ईडीपी (2 लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो कि 3.3V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ 30 पिन कनेक्टर द्वारा जुड़ा हुआ है।
