उत्पाद विवरण:
|
| पैनल ब्रांड: | तेज़ | पैनल मॉडल: | LQ084V1DG22 |
|---|---|---|---|
| दीपक प्रकार: | 1 पीसी CCFL, 50K घंटे | सिग्नल इंटरफ़ेस: | समानांतर RGB (1 ch, 6-bit), 31 पिन कनेक्टर |
| चमक: | 300 cd / m c (टाइप।) | पैनल का आकार: | 8.4INCH |
| संकल्प: | 640 (RGB) × 480, VGA, 94PPI | वातावरण: | Operating Temp.: 0 ~ 55 °C ; ऑपरेटिंग अस्थायी: 0 ~ 55 डिग्री सेल्सियस; Storage Temp |
| हाई लाइट: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||
LQ084 श्रृंखला LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| पैनल का आकार: | 8.4 इंच है | |||
|---|---|---|---|---|
| पिक्सेल सुविधाएँ: | संकल्प | पिक्सेल की व्यवस्था | डॉट पिच (W × H) | पिक्सेल पिच (W × H) |
| 640 (RGB) × 480, VGA | आरजीबी कार्यक्षेत्र धारी | 0.089 × 0.270 मिमी | 0.267 × 0.270 मिमी [94PPI] | |
| यांत्रिक आकार: | सक्रिय क्षेत्र (W × H) | बेजेल क्षेत्र (W × H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 170.88 × 129.6 मिमी | 175.9 × 134.6 मिमी | 216 × 152.4 मिमी | 12.0 (टाइप) मिमी | |
| रूपरेखा विशेषताएं: | रूप शैली | आस्पेक्ट अनुपात | अभिविन्यास | आकार शैली |
| सपाट आयत | 4: 3 (डब्ल्यू: एच) | लैंडस्केप प्रकार | ||
| निर्धारण: | बढ़ते छेद (4 पीसी) | |||
| अन्य सुविधाओं : | पैनल कवर | वजन | सतह | |
| - | 410 g 20 ग्रा | एंटीग्लारे (धुंध 28%), हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी : | चमक | ऑपरेटिंग मोड | इसके विपरीत अनुपात |
|---|---|---|---|
| 300 cd / m c (टाइप।) | टीएन, आम तौर पर सफेद, संचारणी | 250: 1 (टाइप)। (ट्रांसमीसिव) | |
| देखने के कोण (एल / आर / यू / डी) | दिशा देखना | प्रतिक्रिया की गति | |
| 55/55/55/40 (टाइप।) (CR )10) | 12 बजे | 20/40 (टाइप।) (Tr / Td) (एमएस) | |
| नापसंद रंग: | रंग तापमान | रंग राशि | सफेद रंग क्रोमैटिकता |
| 6172 कि | 262K (6-बिट) | एक्स: 0.319;Y: 0.329 | |
| प्रकाशमान भिन्नता: | 1.45 (अधिकतम) (5 अंक) | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | सेवन | |||
|---|---|---|---|---|---|---|
| 410 / 460mA (Typ./Max। VCC = 3.3V) (ICC) | 3.3 / 5.0V (टाइप।) (VCC) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज: | VIL V0.3VCC;0.7VCC≤VIH | |||||
| इंटरफ़ेस सुविधाएँ: | पद | प्रकार | इंटरफेस | |||
| - | योजक | समानांतर RGB (1 ch, 6-bit) | ||||
| सिग्नल इंटरफ़ेस: | ब्रांड | नमूना | रकम | पिन पिच | पिंस | पिन असाइनमेंट |
| बजे | DF9BA-31P-1V | 1 टुकड़ा | 1.0 मिमी | 31 पिन | DRGB-31P1C6B-010K | |
| बैकलाइट विशेषताएं: | प्रकार | पद | आकार | रकम | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 टुकड़ा | 50K (टाइप) | - | |
| CCFL इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | सेवन | |||
| 2.0 / 6.0 / 6.5mA (Min./Typ./Max।) | 4.1W (टाइप) | |||||
| वोल्टेज चालू करें | दीपक आवृत्ति | |||||
| 1300/1500 वी (अधिकतम) (टा = + 25/0 ℃) | 20/45 / 70KHz (Min./Typ./Max।) | |||||
| इंटरफ़ेस सुविधाएँ: | पद | प्रकार | CCFL ड्राइवर | |||
| - | योजक | |||||
| इंटरफ़ेस विस्तार | ब्रांड | नमूना | रकम | पिन पिच | पिंस | पिन असाइनमेंट |
| जेएसटी | BHR-03VS-1 | 1 टुकड़ा | 4.0 मिमी | 3 पिन | BLL-3PINS-HNL | |

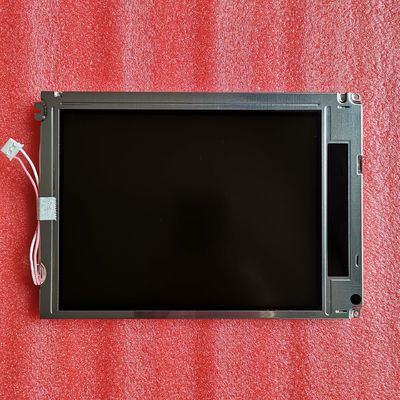

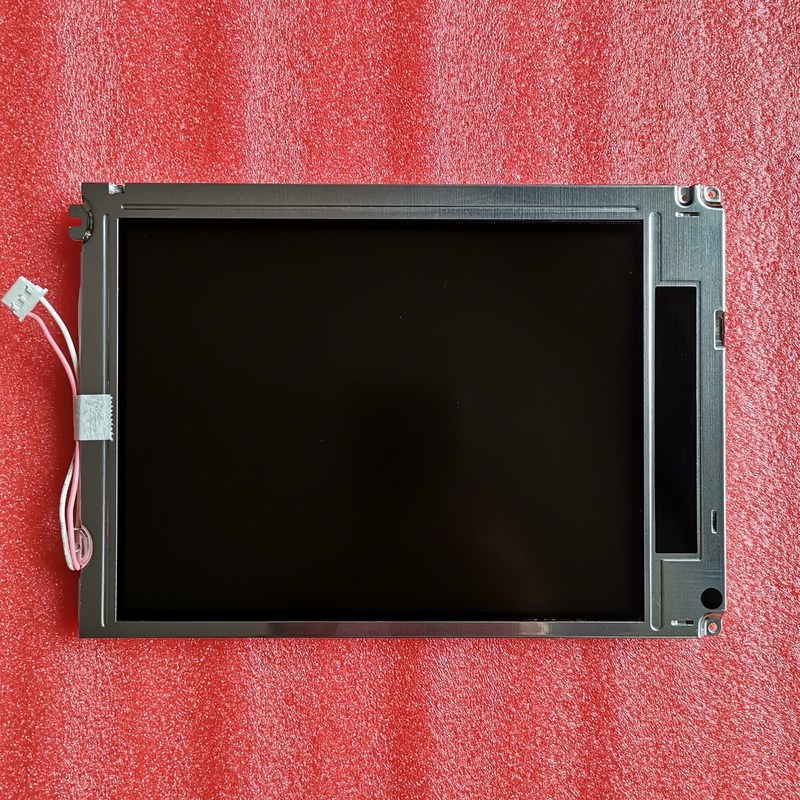

LQ084V1DG22 डिस्प्ले को सपोर्ट करता है 640 (RGB) × 480(वीजीए) 4: 3 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 170.88 (डब्ल्यू) × 129.6 (एच) मिमी, 216 (डब्ल्यू) × 152.4 (एच) मिमी की रूपरेखा का सक्रिय क्षेत्र है, जो 175.9 (डब्ल्यू) × 134.6 (एच) मिमी का क्षेत्रफल देखता है। एंटीग्लरे (धुंध 28%), हार्ड कोटिंग (3 एच) की सतह के अपघटन के साथ, 410। 20g का शुद्ध वजन।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ084V1DG22 300 cd / m c डिस्प्ले ब्राइटनेस 250: 1 ट्रांसिमिसिव कंट्रास्ट अनुपात, 55/55/55/40 (टाइप) (CR≥10) (L / R / U / U) प्रदान कर सकता है। डी) देखने के कोण, 12 बजे सबसे अच्छा दृश्य दिशा, और 20/40 का जवाब समय (टाइप)। (Tr / Td) एमएस।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक डॉट के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत किया जाता है।इस उत्पाद ने 1 PC CCFL को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है और इसमें काम का जीवनकाल 50K घंटे है।
